Modulaire gateway voor sportaccommodaties
SmartClub G1
Lokale intelligentie.Centrale controle.
De SmartClub G1 verbindt reserveringssoftware met gebouwtechniek. Hij verwerkt reserveringsdata lokaal (edge computing) en stuurt toegang, verlichting, klimaat en energie aan via gekoppelde installaties. De Eventlogic Cloud verzorgt synchronisatie, monitoring en updates.
Lokale verwerking en aansturing vanuit de installatiekast.
SmartClub G1 in het kort.
Lokale aansturing, ook offline
Reserveringsdata wordt lokaal gebufferd. Opgeslagen scenario’s en tijdschema’s blijven lopen als internet tijdelijk wegvalt.
Koppeling met gebouwtechniek
Verbind SmartClub G1 met een gebouwbeheersysteem, een bridge of een maatwerkkoppeling. Uitwisseling via MQTT en HTTP.
Beveiligde toegang op afstand
Tunnelconnectiviteit zonder open poorten, met versleutelde communicatie en beveiligde firmware-updates.
Synchronisatie en monitoring
De Eventlogic Cloud synchroniseert reserveringsdata en monitort de SmartClub G1-gateways. Na verbindingsherstel wordt de synchronisatie hervat.
Automatisch herstel en tijdsbehoud
Een hardwarematige watchdog herstart SmartClub G1 bij systeemfouten. De realtimeklok heeft batterijback-up voor tijdsbehoud bij stroomuitval.
Compacte industriële hardware
Montage op DIN-rail in de installatiekast: 2 modules breed, met Ethernet, eMMC-opslag en 9–28 V DC-voeding.
Architectuur van het Eventlogic-platform
Van reserveringsdata naar lokale aansturing.
De cloud verzamelt reserveringsdata uit de aangesloten software. SmartClub G1 buffert en verwerkt die data op de locatie en verbindt deze met het gebouwbeheersysteem, een bridge of een maatwerkkoppeling.
Software als databron
De gegevens voor de Eventlogic Cloud komen uit deze softwarepakketten.
Eventlogic Cloud
Centrale omgeving
De Eventlogic Cloud verzamelt en synchroniseert reserveringsdata uit verschillende softwarepakketten. Vanuit de cloud worden de SmartClub G1-gateways gemonitord om storingen te detecteren en updates te beheren.
SmartClub G1
- Realtime verwerking
- Caching & buffering
- Tunnelconnectiviteit
Op locatie · SmartClub G1 in de installatiekast
Hier worden reserveringsgegevens lokaal gebufferd en verwerkt. SmartClub G1 in de installatiekast voert scenario’s en tijdschema’s uit, ook als de internetverbinding tijdelijk wegvalt.
Gebouwbeheersysteem (BMS)
Koppeling met de installatie voor de gewenste gebouwfuncties.
- Licht
management - Toegangs
controle - Klimaat
sturing - Energie
management - Batterij
management
- Licht
Bridge
Universele integratie voor uitwisseling met andere systemen.
Universele integratie
- HTTP
- MQTT
- API
Maatwerk
Een specifieke koppeling voor bijzondere toepassingen. Dit vraagt aanvullende ontwikkeling.
Wat gebeurt er als internet wegvalt?
Verbonden
Cloud en SmartClub G1 synchroniseren continu. De aansturing van de locatie draait op SmartClub G1.
Tijdelijk offline
De lokale buffer houdt opgeslagen reserveringsdata beschikbaar. Opgeslagen scenario’s en tijdschema’s blijven lopen. Nieuwe of gewijzigde cloudgegevens komen pas binnen na verbindingsherstel.
Verbinding hersteld
De synchronisatie met de cloud wordt automatisch hervat. De lokaal beschikbare gegevens worden weer bijgewerkt.
Wat doet SmartClub G1?
Eén gateway voor de techniek op je locatie.
Toegang op reservering of recht
Automatiseer toegang voor losse boekingen, leden, personeel en leveranciers. SmartClub G1 koppelt reserveringsdata en toegangsrechten aan de aangesloten toegangscontrole.
Verlichting en klimaat op gebruik
Stuur gebouwfuncties op basis van de planning aan. Verlichting volgt de reservering; klimaatsturing wordt gekoppeld via het gebouwbeheersysteem.
Energie en batterijgebruik
Verbind energiemanagement met de installatie. Optimaliseer accugebruik op basis van de energieverwachting, afhankelijk van het aangesloten energie- en batterijsysteem.
Integraties
Reserveringssoftware als databron.
Eventlogic verzamelt de gegevens uit je clubsoftware in de cloud en synchroniseert ze met SmartClub G1. Zo wordt de planning lokaal bruikbaar voor de aangesloten techniek.
Beschikbare gegevens en functies verschillen per softwarepartner en koppeling.
Specificaties
Gebouwd voor de installatiekast.
Industriële componenten, DIN-railmontage en ingebouwde bescherming voor langdurige inzet. De hardware-eigenschappen en voedingsbeveiliging op een rij.

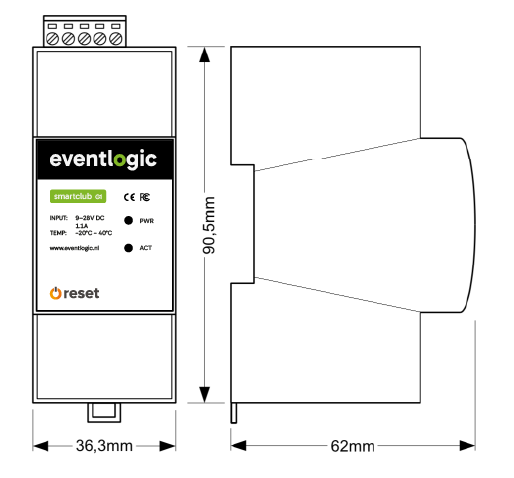

Afmetingen en aanzichten
Voor- en zijaanzicht van de SmartClub G1 voor plaatsing op DIN-rail in de installatiekast.
90,5 mm hoog · 36,3 mm breed · 62 mm diep.
Hardware & montage
- Montage
- 2 DIN-modules, omega-railbevestiging
- Netwerkaansluiting
- Ethernet
- Geheugen
- Embedded eMMC flash
- Tijdregistratie
- Real-time clock (RTC) met batterijback-up
- Systeembewaking
- Hardwarematige watchdog
- Temperatuurbereik
- −20 °C tot +40 °C
- Conformiteit
- CE / FCC / IC compliant
Voeding & bescherming
- Ingangsspanning
- 9–28 V DC
- Piekspanningsbeveiliging
- Tot ±500 V / 2 Ω (1,2/50 μs)
- Omgekeerde polariteit
- Beveiliging met resetbare zekeringen
- Overstroombeveiliging
- 1,1 A resetbare zekering; max. 1,9 A continu, pieken tot 3 A
- Overspanning
- Overspanningsbeveiliging
- Temperatuurbeveiliging
- Thermische uitschakeling
Stabiliteit & herstel
Ontworpen om lokaal door te werken.
Naast de offline buffer beschikt SmartClub G1 over voorzieningen voor bewaking, tijdregistratie en gecontroleerd herstel. De batterijback-up houdt de klok op tijd bij stroomuitval; zij voedt de gateway niet.
Hardwarematige watchdog
Bewaakt de werking en herstart het systeem automatisch bij een systeemfout.
RTC met batterijback-up
Bewaart de tijdregistratie wanneer de voeding wegvalt. Zo blijft de interne klok beschikbaar voor tijdgebonden aansturing.
Reset en failsafe
Een resetknop maakt een gecontroleerde herstart mogelijk. De failsafe-modus gebruikt DHCP voor de netwerkconfiguratie.
Cloud-fallback
Automatische cloud-fallback ondersteunt de beschikbaarheid van het platform, naast de lokale verwerking op SmartClub G1.
Veiligheid
Beheer op afstand, zonder open poorten.
SmartClub G1 combineert lokale aansturing met beveiligde verbindingen voor uitwisseling en beheer.
Afgeschermd van internet
SmartClub G1 wordt niet rechtstreeks blootgesteld aan internet. Verbindingen verlopen via beveiligde tussenlagen.
Tunnelconnectiviteit
Technische toegang op afstand loopt via beveiligde tunnels. Daarvoor zijn geen open inkomende poorten op het clubnetwerk nodig.
Versleutelde communicatie en updates
End-to-end versleuteling beschermt de communicatie. Firmware-updates worden via versleutelde kanalen geleverd.
Verwerkersovereenkomst
Voor de verwerking van persoonsgegevens is een verwerkersovereenkomst beschikbaar, als onderdeel van de afspraken voor AVG/GDPR-conform gebruik.
Beheer & service
Een volledig beheerd product.
Bij de SmartClub G1 hoort een serviceovereenkomst. Eventlogic verzorgt het onderhoud en de updates en biedt ondersteuning bij technische problemen.
Meer over service & ondersteuning- Preventief onderhoud
- Software- en firmware-updates
- Toegang tot de storingsdienst
- Technische ondersteuning op afstand
Werkzaamheden op locatie en de uitvoering daarvan worden afzonderlijk afgesproken.
De aansturing in de praktijk
Bekijk wat de techniek op de club doet.

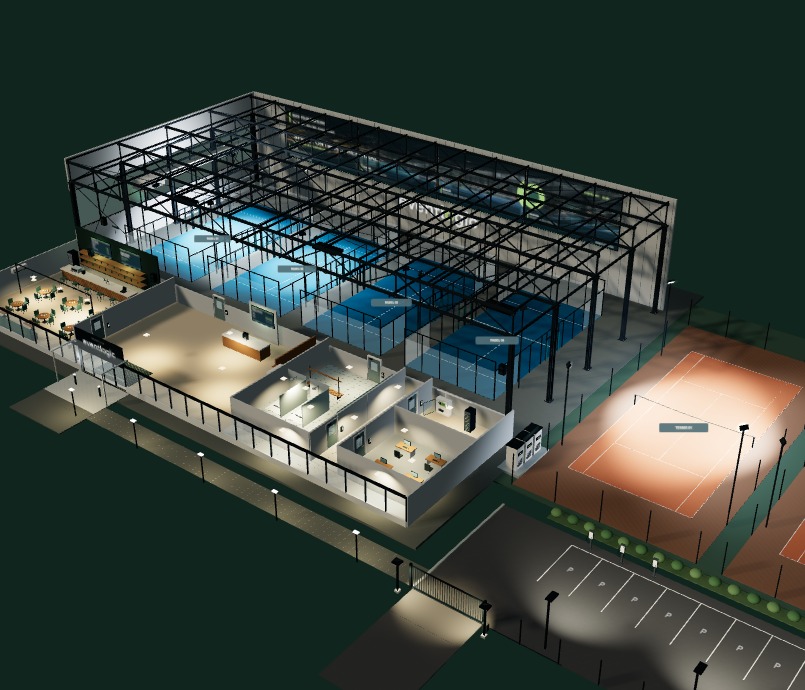

Volg in de interactieve club hoe een boeking leidt tot toegang en verlichting. De demo maakt de samenwerking tussen planning en installatie zichtbaar.
Open de clubdemoInteractieve simulatie van boeking, aankomst, toegang en verlichting.
Technisch advies
Hoe sluit SmartClub G1 aan op jouw installatie?
Bespreek je reserveringssoftware, gebouwbeheersysteem en gewenste aansturing met ons. Samen bepalen we de passende koppelingen en technische inrichting.
Bespreek de technische aansluiting
